Лазерно-гравировальный станок СО2 RAY 9060

Ключевые преимущества
  • Доставка по всей России и СНГ
  • Лазерные трубки на ваш выбор
  • Линзы ZnSe для чистой фокусировки
  • Зеркала SI с мощным отражением
  • Лазерный указатель, встроенный в оптическую систему, для простой и быстрой юстировки
  • Автофокус на лазерной головке для быстрого старта
Подробнее об особенностях
Характеристики
Особенности
Видео
Характеристики Лазерно-гравировальная машина RAY 9060
Ключевое предназначение сувенирный гравер, изготовление оттисков печатей, раскрой пластика, акрила, гравировка на стекле, дереве, камне, пластиках
Обрабатываемые материалы резина, акрил, кожа, ткань, дерево, стекло, камень и др.
Рабочее поле 0,9 x 0,6 м
Размеры рабочего поля 0.90 × 0.60 м
Тип рабочего стола ножевой (опционально: ячеистый)
Подъемный стол, высота подъема электрический подъемный стол, 18 см
Сквозное размещение материала да
Удаление продуктов горения вытяжные вентилятор и труба
Тип лазерного излучателя, длина волны Герметичная лазерная трубка СО2 Reci/SPT/Yongli
Мощность лазерного излучателя 60/80 Вт
Вид охлаждения, устройство водяное, водяная помпа
Управление мощностью излучателя 0-100%, аппаратное и программное
Лазерная головка 1 шт, с посадкой под линзу FL=52 мм, Ø20 мм
Фокусное расстояние, линза II-VI, 20 мм (США)
Воздушный компрессор да
Отражающее зеркало Si, 20 мм
Электродвигатели, драйвера трехфазный шаговый двигатель (Leadshine)
Скорость гравировки 60 м/мин
Мин. выводимый при гравировке символ кириллический 1.0 × 1.0 мм
Максимальное разрешение 2500 dpi
Точность позиционирования ±0.05 мм
Поддерживаемое программное обеспечение CorelDraw, AutoCAD, Photoshop
Поддерживаемые форматы файлов BMP, PLT, DST, DXP, и AI
Обработка файлов «по цвету» поддерживается
Интерфейс USB 2.0
Операционная система рабочей станции Windows XP / Vista / 7 / 8 / 10 (32/64)
Источник питания 50/60 Гц, 220±5% В
Потребляемая мощность ≤ 1000 Вт
Температура 0-45 ℃
Влажность 5-95%
Направляющие по оси XY Hiwin

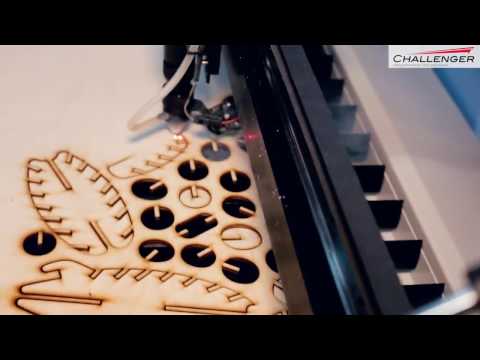

Видео https://www.youtube.com/watch?v=bysErgBs0ko
Базовая комплектация - CCD-камера
- Поворотный механизм
- Фильтр тройной очистки
- Чиллер CW-3000 или CW-5000
- Электрокомпоненты Omron
- Тип управления   система DSP


Габариты оборудования 1,36 x 1,01 x 1,07 м
Вес брутто/нетто 200 / 160 кг
Доставка товаров по России и СНГ осуществляется проверенными транспортными компаниями. Стоимость доставки рассчитывается для каждого клиента индивидуально в зависимости от выбранного сервиса.

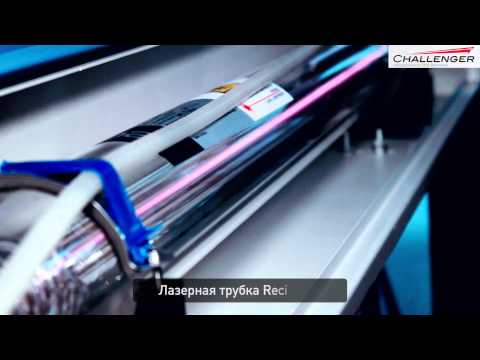

Лазерные трубки на ваш выбор. Источник излучения станков Ray 9060 —  герметичная лазерная трубка от 3-х производителей на выбор: SPT, Yongli, Reci.  В большинстве случаев станки поставляются с SPT — лазерной трубкой, совместимой со всеми ходовыми источниками питания: DY, HY-T, MYJG, Z. Варианты мощности — 60 и 80 Вт. В случае запроса мощности от 80 Вт возможно подобрать лазерную трубку от Reci типа W2.
Линзы ZnSe для чистой фокусировки. Сформированный в трубке луч необходимо фокусировать, и с этим отлично справляются оптические линзы из селенида цинка типа II-VI (производства США) с диаметром 20 мм и фокусным расстоянием 63,5 мм. Рассчитанные на мощность 40-150 Вт, они имеют низкий коэффициент поглощения ≤ 0.2%, что позволяет не терять в мощности, но при этом получать сверхтонкий и точно бьющий луч с любого угла. Для раскроя материалов толщиной более 1 см предусмотрена возможность установки линзы FL с фокусным расстоянием 100 мм.
Зеркала SI с мощным отражением. При диаметре 20 мм имеют наивысшую степень отражения луча — 98,8%, что позволяет четко направлять луч и добиваться качественного реза и гравировки. Нужно помнить, что зеркала Si изготавливаются на подложки из кремния методом полировки и напыления золота, поэтому гладкая поверхность очень мягкая и легко царапается. Зеркала Si требуют бережного обращения, но это окупается с лихвой.


Лазерный указатель, встроенный в оптическую систему, для простой и быстрой юстировки. Вместе с лазерным указателем вам не придется подолгу подбирать расположение зеркал — вы всегда сможете сверяться по лучу указателя и так корректировать путь. Также лазерный указатель облегчает поиск точки начала координат раскроя и гравировки.
Автофокус на лазерной головке для быстрого старта. В разы упрощает процесс раскроя. Достаточно разместить материал на рабочем поле, нажать одну кнопку, и станок в автоматическом режиме за пару-тройку секунд определит подходящее фокусное расстояние, а подъемный стол сам поднимет материал на нужную высоту.


Простое управление на русском языке. Интуитивно понятная панель управления, все ПО на русском языке. А совместимость с широким спектром программ, таких как CorelDraw, AutoCAD, Photoshop, помогает быстро освоиться и интегрировать станок в производство.
Концевые выключатели для защиты от лазерного излучения. В корпус станка установлены концевые выключатели, которые не позволят запустить раскрой и гравировку при открытой крышке станка. Благодаря ним вы надежно защищены от лазерного излучения: всегда есть риск, что отраженный от материала луч может попасть в глаз оператора и тем самым привести к травме сетчатки.
Wi-Fi модуль. Вы сможете использовать как проводное, так и дистанционное управление. Современные производственные станки теперь не обходятся без этой функции.


Базовое охлаждение с чиллером CW-3000. В комплект входит чиллер CW-3000, рассчитанный на мощность излучения до 90 Вт. В случае, если температура среды в трубке превысит рекомендуемые 22 °C, чиллер предупредит громким звуковым сигналом и остановит работу станка до остывания колбы.


Шаговый двигатель от Leadshine. Один из ключевых производителей Китая — Leadshine Technology Co., Ltd — с 1997 года занимается разработкой и поставкой по всему миру шаговых двигателей высокой точности. На станках Ray 9060 стоят трехфазные шаговые двигатели от Leadshine, которые и обеспечивает стабильное движение лазерной головки над материалом и позиционирование с погрешностью ± 0,05 мм.
Направляющие от Hiwin. Тайваньская компания Hiwin с 1989 года обеспечивает направляющими европейские и азиатские рынки. Профильные направляющие от Hiwin используются в высокотехнологичных отраслях, в частности в приборостроении — всякий раз, когда необходимо добиться высокоточного линейного движения с высокой грузоподъемностью и минимальным коэффициентом трения. Около 30-40% лазерных станков в России поставляются с направляющими от Hiwin.


Электронные компоненты от Omron. Еще одна брендовая деталь от крупного японского производителя OMRON Corporation, чья специализация — автоматизация и качественная электроника. Продукцию Omron широко используют в приборостроении всевозможных профилей. В России электрокомпоненты от Omron востребованы с 1990 года.
Электрический подъемный стол. Входит в стандартную комплектацию станков Ray для того, чтобы вы по нажатию кнопки поднимали листовой материал толщиной до 40 см. Сам электрический стол поднимается на высоту 18 см. Самое время загружать материал нестандартной ширины и толщины — станки Ray создавались и для этих задач
Ножевой (ламелевый) стол. Входит в комплектацию любого лазерного станка Ray. Универсальный и надежный, он выполнен из множества алюминиевых ламелей. Не рекомендуется использовать при раскрое сверхтонких материалов, поскольку ламели оставляют метки с обратной стороны. Также мелкие детали могут просто провалиться и застрять между ламелями.
