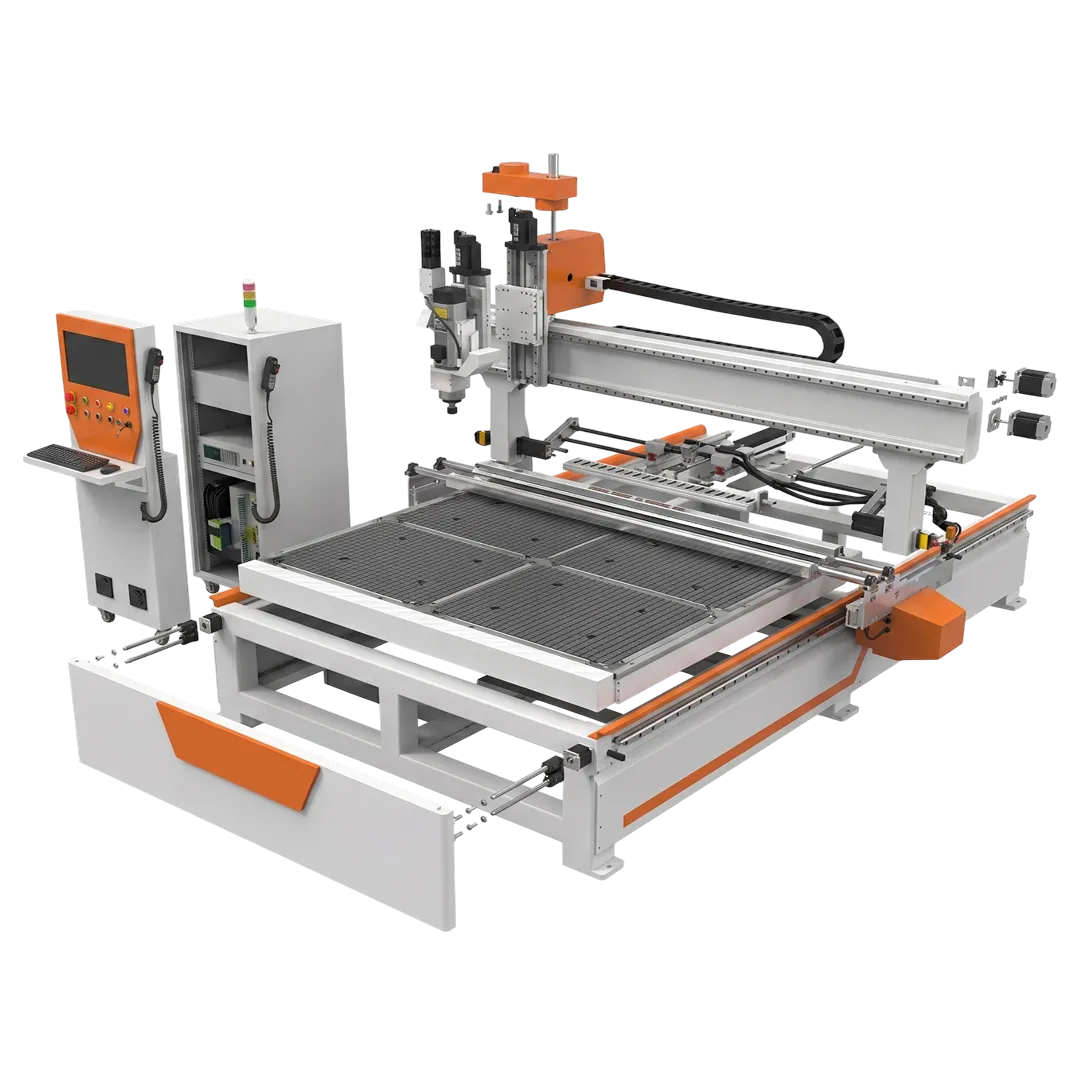

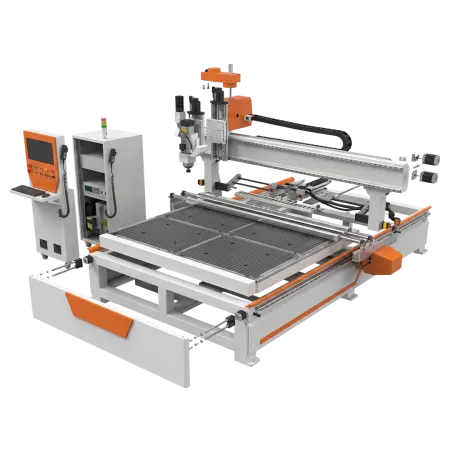

GALVATRON 2040 M5 — модульный станок для фрезеровки, ножевого раскроя и резки по меткам
GALVATRON 2040 M5 — модульный фрезерно-раскроечный станок с ЧПУ для цехов, где на одном рабочем поле нужно обрабатывать жесткие листовые материалы, картон, пенокартон, пленки и мягкие материалы.
Станок сочетает фрезерный шпиндель и ножевые модули. Фреза подходит для пластика, акрила, ПВХ, оргстекла, композита, МДФ, фанеры и дерева. Ножевые инструменты используют для картона, гофрокартона, пенокартона, вспененных материалов, мягких пластиков, пленок и текстиля.
GALVATRON 2040 M5 закрывает смешанные задачи рекламного, упаковочного и макетного производства: фрезеровку, раскрой, гравировку, ножевую резку, биговку, резку по меткам и подготовку деталей к сборке.
Рабочее поле 2000 × 4000 мм
Рабочая зона 2000 × 4000 мм рассчитана на крупноформатные листы. На стол можно укладывать материалы для вывесок, POS-материалов, упаковки, макетов, интерьерных элементов и технологической оснастки.
Ход по оси Z до 250 мм дает запас по высоте для листовых и более объемных заготовок.
Фрезерный шпиндель 6 кВт
Станок оснащен шпинделем GDZ мощностью 6 кВт с воздушным охлаждением. Частота вращения — до 18 000 об/мин.
Шпиндель используют для раскроя, фрезеровки, выборки, гравировки, обработки кромки, изготовления пазов и отверстий. Он подходит для акрила, пластика, ПВХ, оргстекла, композитных панелей, МДФ, фанеры, дерева и декоративных панелей.
Смена фрезы — ручная. Это подходит для задач, где не нужна автоматическая смена фрез, но важно объединить фрезерные и ножевые операции на одном станке.
Ножевые модули для картона, пенокартона и мягких материалов
В базовую комплектацию входит ножевой модуль и электрический осциллирующий инструмент. Осциллирующий нож режет материал возвратно-поступательным движением лезвия, без вращающейся фрезы.
Такой способ подходит для картона, гофрокартона, пенокартона, вспененных материалов, мягких пластиков, резины, пористых и упаковочных материалов. Нож режет чисто и не создает столько стружки, как фреза.
Станок подготовлен под установку роторного инструмента. Его используют для гибких и волокнистых материалов: тканей, текстиля, тонких мягких материалов, кожи, искусственной кожи и пленок.
Фетровое покрытие стола
Рабочее поле дополнено фетровым покрытием. Фетр принимает контакт ножа при сквозной резке и защищает поверхность стола.
Это важно при регулярном раскрое картона, пенокартона, мягких и вспененных материалов. Нож проходит материал насквозь, а рабочая поверхность не получает прямой удар по жесткому основанию.
Вакуумный стол и Т-пазы
Стол совмещает вакуумную фиксацию, Т-пазы и фетровое покрытие.
Вакуум удерживает лист во время фрезеровки и ножевого раскроя. Стол разделен на 8 независимых зон: оператор включает только те зоны, которые находятся под материалом. Так заготовка лучше держится на рабочем поле, а вакуум не расходуется на пустую часть стола.
Т-пазы нужны для механической фиксации нестандартных заготовок прижимами.
CCD-камера для резки по меткам
Система управления XDW CCD работает со станком, CCD-камерой и инструментальными модулями.
CCD-камера считывает метки на печатном материале и помогает совместить траекторию реза с изображением. Это нужно при изготовлении POS-материалов, табличек, упаковки, промоизделий и деталей со сложным контуром.
Инструменты под разные задачи
GALVATRON 2040 M5 можно дооснастить инструментами под конкретные материалы и операции.
Фрезерный шпиндель используют для раскроя, выборки, гравировки, обработки кромки, пазов и отверстий.
Осциллирующий инструмент подходит для картона, пенокартона, вспененных, мягких и многослойных материалов.
Тангенциальный инструмент нужен для точной ножевой резки сложных контуров и углов.
Биговальный инструмент формирует линии сгиба на картоне, гофрокартоне и упаковочных материалах.
Kiss Cut — это надрез верхнего слоя самоклеящегося материала без прорезания подложки. Его используют для наклеек, этикеток, стикеров и пленок на подложке.
V-образный инструмент выполняет V-рез: подготавливает линии сгиба и выборку под углом для объемных конструкций из картона, пенокартона, композита и сэндвич-панелей.
Роторный, или дисковой, инструмент режет гибкие и волокнистые материалы вращающимся лезвием. Он подходит для тканей, текстиля, кожи, искусственной кожи, пленок и рулонных материалов.

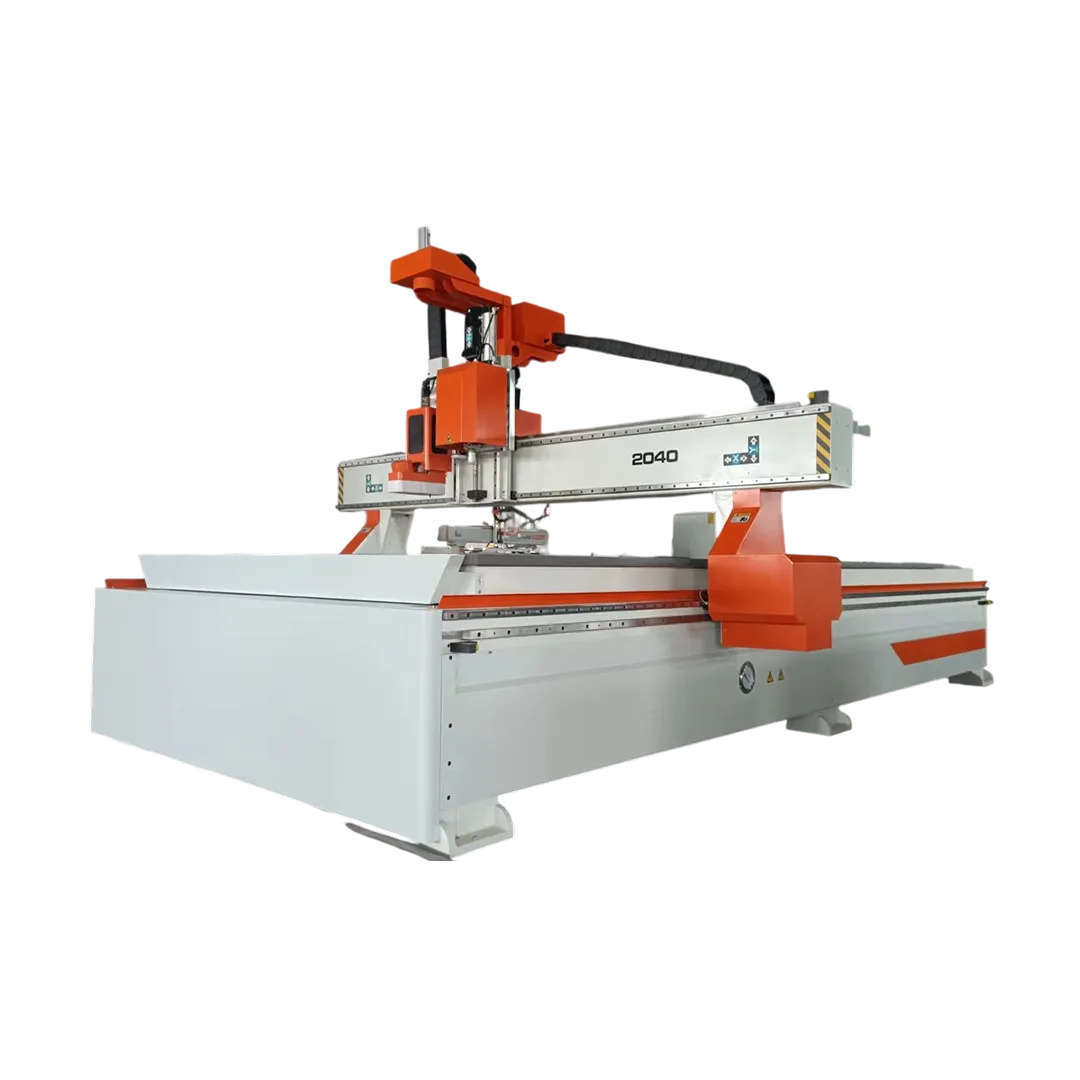

Конструкция и механика
Станок построен на цельносварной стальной станине. Портал выполнен из стальных труб и усилен ребрами жесткости. Такая конструкция помогает сохранять стабильность на рабочем поле 2000 × 4000 мм.
В механике используются направляющие Pantoscopic 25 мм, гибридные сервоприводы Leadshine 2206, редукторы Shimpo, зубчатые рейки Herion Helical и ШВП TBI.
По осям X и Y работает косозубая передача шестерня–рейка. По оси Z установлена шарико-винтовая передача. Полуавтоматическая система смазки подает смазочный материал к подвижным узлам и сокращает время обслуживания.
Аспирация в базовой комплектации
Станок поставляется с системой аспирации. Она удаляет стружку и пыль при фрезеровке МДФ, фанеры, дерева, пластика и композита.
При ножевом раскрое отходов меньше, но аспирация остается важной для смешанного производства, где станок в течение дня работает и фрезой, и ножом.
Кому подойдет GALVATRON 2040 M5
GALVATRON 2040 M5 подойдет цехам, где нужно сочетать фрезеровку, ножевой раскрой и резку по меткам без перехода на разные станки.
Модель используют для:
- изготовления вывесок, табличек и POS-материалов;
- производства упаковки и макетов;
- раскроя картона, гофрокартона и пенокартона;
- обработки пластика, акрила, ПВХ и композита;
- изготовления промоизделий и интерьерных элементов;
- работы со вспененными и мягкими материалами;
- изготовления шаблонов и технологической оснастки;
- малых и средних серий.
