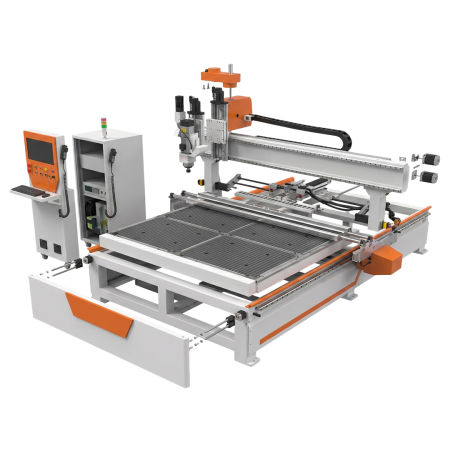

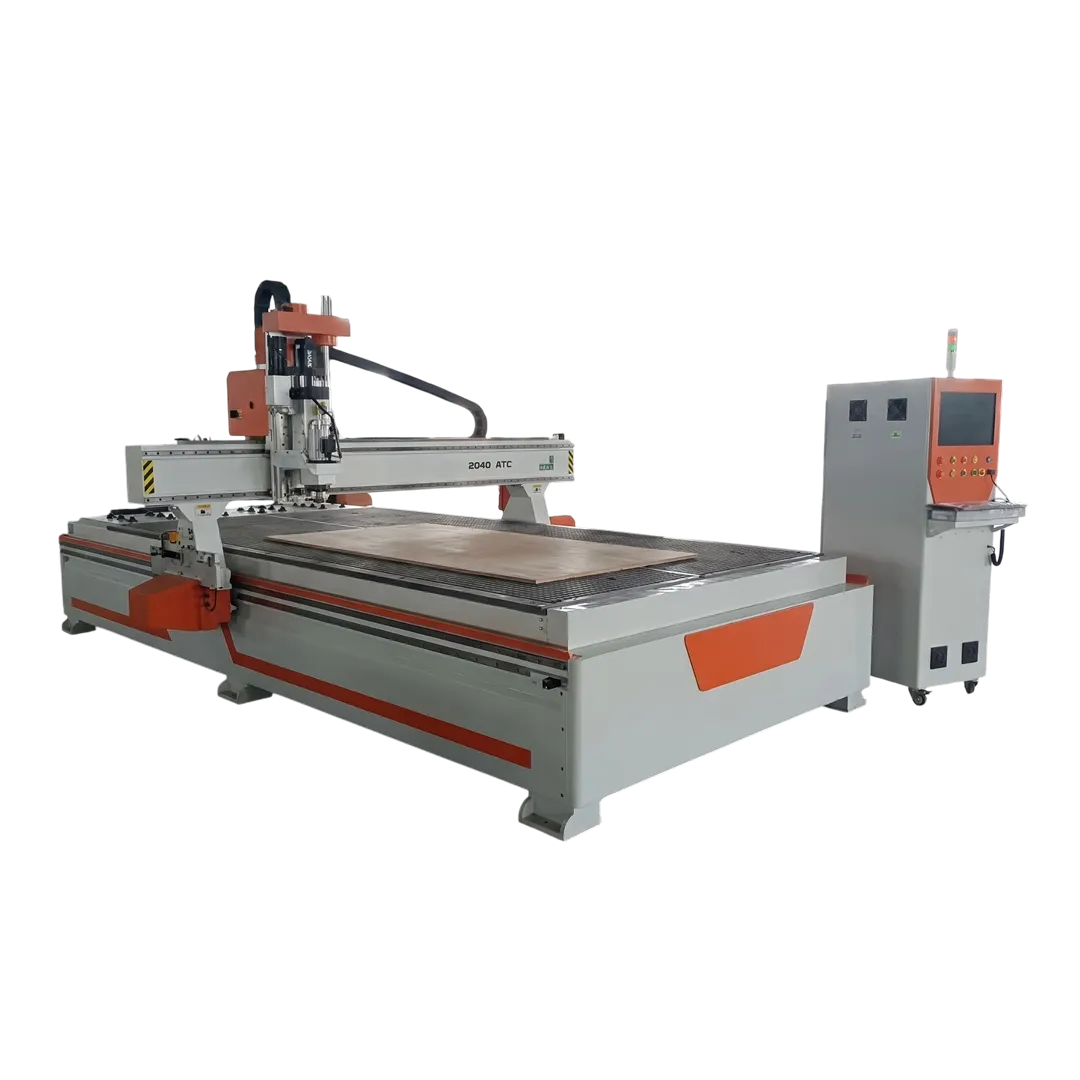

GALVATRON 2040 M5 ATC-6 — модульный станок с фрезой, ножами и автосменой инструмента
GALVATRON 2040 M5 ATC-6 — модульный фрезерно-раскроечный ЧПУ-станок для цехов, где на одном оборудовании нужно выполнять фрезеровку, ножевой раскрой и резку по меткам.
Станок сочетает три группы операций. Фрезерный шпиндель обрабатывает пластик, акрил, ПВХ, оргстекло, композит, МДФ, фанеру и дерево. Ножевые модули режут картон, гофрокартон, пенокартон, вспененные материалы, мягкие пластики, пленки и текстиль. ATC-система автоматически меняет фрезы при многооперационной обработке.
Модель подходит для рекламных, упаковочных и макетных производств, где один заказ может включать фрезеровку жестких материалов, контурную резку печатных заготовок, биговку, ножевой раскрой и подготовку деталей к сборке.
Рабочее поле 2000 × 4000 мм
Рабочая зона 2000 × 4000 мм рассчитана на крупноформатные листы. На стол можно укладывать материалы для вывесок, POS-материалов, упаковки, макетов, интерьерных элементов и технологической оснастки.
Ход по оси Z до 250 мм дает запас по высоте для листовых и более объемных заготовок.
Шпиндель GDZ ATC 9 кВт
Станок оснащен шпинделем GDZ ATC мощностью 9 кВт с воздушным охлаждением. Частота вращения — до 24 000 об/мин.
Шпиндель используют для раскроя, фрезеровки, выборки, гравировки, обработки кромки, изготовления пазов и отверстий. Он подходит для акрила, пластика, ПВХ, оргстекла, композитных панелей, МДФ, фанеры, дерева и декоративных панелей.
Воздушное охлаждение проще в обслуживании, чем водяной контур: не нужны бак, помпа и охлаждающая жидкость. Поток воздуха дополнительно помогает выдувать стружку из зоны реза.
Автоматическая смена до 6 фрез
M5 ATC-6 оснащен магазином на 6 фрез. Оператор заранее ставит инструменты в магазин, а станок сам выбирает нужную фрезу по управляющей программе.
Это удобно, когда одна деталь проходит несколько фрезерных операций: раскрой, выборку, сверление, обработку кромки, гравировку и чистовую фрезеровку. Станок не нужно останавливать после каждого перехода, чтобы вручную заменить инструмент.
В смешанном производстве это особенно важно: фрезерная часть работает быстрее, а ножевые модули остаются доступными для картона, пенокартона, пленок и мягких материалов.
Ножевые модули для картона, пенокартона и мягких материалов
В базовую комплектацию входит ножевой модуль и электрический осциллирующий инструмент. Осциллирующий нож режет материал возвратно-поступательным движением лезвия, без вращающейся фрезы.
Такой способ подходит для картона, гофрокартона, пенокартона, вспененных материалов, мягких пластиков, резины, пористых и упаковочных материалов. Нож режет чисто и не создает столько стружки, как фреза.
Станок подготовлен под установку роторного инструмента. Его используют для гибких и волокнистых материалов: тканей, текстиля, тонких мягких материалов, кожи, искусственной кожи и пленок.
Фетровое покрытие стола
Рабочее поле дополнено фетровым покрытием. Фетр принимает контакт ножа при сквозной резке и защищает поверхность стола.
Это важно при регулярном раскрое картона, пенокартона, мягких и вспененных материалов. Нож проходит материал насквозь, а рабочая поверхность не получает прямой удар по жесткому основанию.
Вакуумный стол и Т-пазы
Стол совмещает вакуумную фиксацию, Т-пазы и фетровое покрытие.
Вакуум удерживает лист во время фрезеровки и ножевого раскроя. Оператор включает вакуум под рабочей частью материала, чтобы заготовка лучше держалась на столе.
Т-пазы нужны для механической фиксации нестандартных заготовок прижимами.
CCD-камера для резки по меткам
Система управления XDW CCD работает со станком, CCD-камерой и инструментальными модулями.
CCD-камера считывает метки на печатном материале и помогает совместить траекторию реза с изображением. Это нужно при изготовлении POS-материалов, табличек, упаковки, промоизделий и деталей со сложным контуром.
Инструменты под разные задачи
GALVATRON 2040 M5 ATC-6 можно дооснастить инструментами под конкретные материалы и операции.
Фрезерный шпиндель используют для раскроя, выборки, гравировки, обработки кромки, пазов и отверстий.
Осциллирующий инструмент подходит для картона, пенокартона, вспененных, мягких и многослойных материалов.
Тангенциальный инструмент нужен для точной ножевой резки сложных контуров и углов.
Биговальный инструмент формирует линии сгиба на картоне, гофрокартоне и упаковочных материалах.
Kiss Cut — это надрез верхнего слоя самоклеящегося материала без прорезания подложки. Его используют для наклеек, этикеток, стикеров и пленок на подложке.
V-образный инструмент выполняет V-рез: подготавливает линии сгиба и выборку под углом для объемных конструкций из картона, пенокартона, композита и сэндвич-панелей.
Роторный, или дисковой, инструмент режет гибкие и волокнистые материалы вращающимся лезвием. Он подходит для тканей, текстиля, кожи, искусственной кожи, пленок и рулонных материалов.
Конструкция и механика
Станок построен на цельносварной стальной станине. Портал выполнен из стальных труб и усилен ребрами жесткости. Такая конструкция помогает сохранять стабильность на рабочем поле 2000 × 4000 мм.
В механике используются направляющие Pantoscopic 25 мм, сервоприводы Leadshine 850 Вт, редукторы Shimpo, зубчатые рейки Herion Helical и ШВП TBI.
По осям X и Y работает косозубая передача шестерня–рейка. По оси Z установлена шарико-винтовая передача. Полуавтоматическая система смазки подает смазочный материал к подвижным узлам и сокращает время обслуживания.
Аспирация в базовой комплектации
Станок поставляется с системой аспирации. Она удаляет стружку и пыль при фрезеровке МДФ, фанеры, дерева, пластика и композита.
При ножевом раскрое отходов меньше, но аспирация остается важной для смешанного производства, где станок в течение дня работает и фрезой, и ножом.
Кому подойдет GALVATRON 2040 M5 ATC-6
GALVATRON 2040 M5 ATC-6 подойдет цехам, где нужно сочетать фрезеровку, автоматическую смену фрез, ножевой раскрой и резку по меткам без перехода на разные станки.
Модель используют для:
- изготовления вывесок, табличек и POS-материалов;
- производства упаковки и макетов;
- раскроя картона, гофрокартона и пенокартона;
- обработки пластика, акрила, ПВХ и композита;
- изготовления промоизделий и интерьерных элементов;
- работы со вспененными и мягкими материалами;
- изготовления шаблонов и технологической оснастки;
- серийных деталей с несколькими фрезерными операциями.
